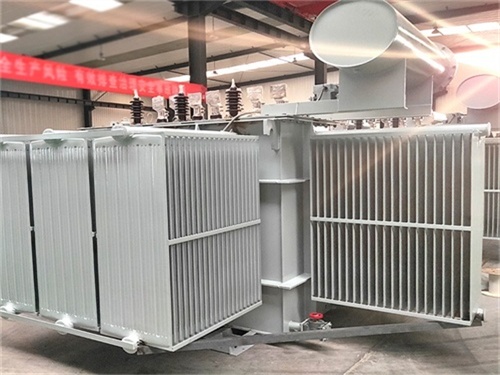

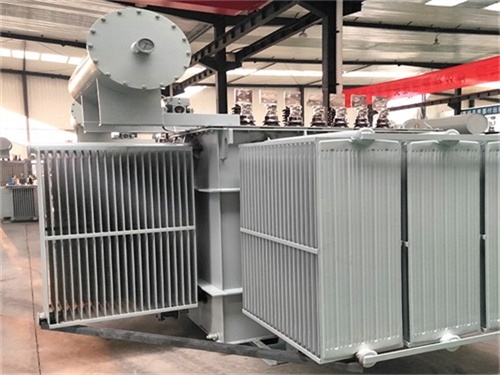

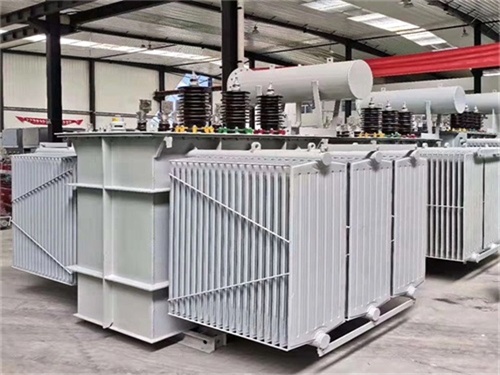

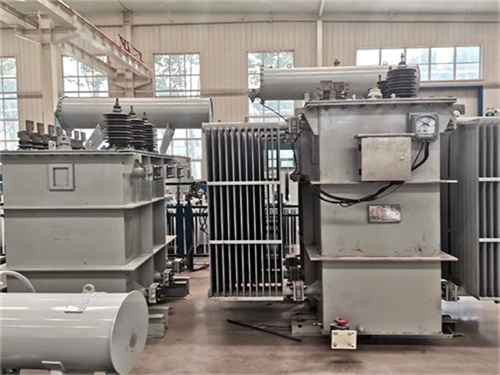

甘肃S22-2500KVA变压器
甘肃S22-2500KVA变压器：技术特性、应用场景与运维管理深度解析
甘肃S22-2500KVA变压器是新一代高效节能型油浸式电力变压器，专为中大型工业、商业及新能源场景设计，符合GB 20052-2020一级能效标准，空载损耗较S13型降低25%，负载损耗优化12%。以下从技术参数、结构创新、应用场景、运维管理及经济性分析五个维度展开详细解析
一、核心技术参数与性能指标
| 参数类别 | S22-2500KVA规格 | 行业基准对比（S13型） |
|---|---|---|
| 额定容量 | 2500KVA | 适用负载范围：2000-3000KVA |
| 电压组合 | 高压：10(6)/35±2×2.5% kV 低压：0.4kV | 支持双电压输入，灵活适配电网 |
| 联结组标号 | Dyn11（主流）或 Yyn0（可选） | Dyn11有效抑制三次谐波（THD≤3%） |
| 空载损耗 | ≤2200W（一级能效） | 较S13型降低25%，年节电约4.2万kWh |
| 负载损耗 | ≤24,500W（75℃温升） | 铜损占比优化，短时过载能力强 |
| 冷却方式 | ONAN（自然冷却） 可选ONAF（强迫风冷） | ONAF模式下容量提升20%（至3000KVA） |
| 绝缘水平 | LI75AC35/LI170AC70 | 耐受雷电冲击170kV，工频耐压35kV |
| 噪声水平 | ≤58dB（距变压器1m处） | 符合GB 3096《声环境质量标准》3类区 |
| 局部放电量 | ≤10pC（1.5Um下） | 绝缘系统可靠性提升50% |
二、结构创新与材料升级
1. 铁芯技术：三维立体卷铁芯+非晶合金可选
三维立体卷铁芯：
采用梯形截面硅钢片，叠装后形成立体闭合磁路，接缝数量减少90%。
优势：空载电流降低40%，噪声下降6-8dB，磁通密度均匀性提升25%。
非晶合金铁芯(可选)：
空载损耗可进一步降至1500W以下，适用于轻载场景(如农村电网、充电桩)。
限制：抗短路能力较弱，需配套高强度绕组结构。
2. 绕组设计：自粘性换位导线+分段油道
自粘性换位导线：
绕组采用双玻璃丝包自粘性换位导线，导线间自动粘合，减少振动磨损。
效果：附加损耗降低18%，绕组机械强度提升30%。
分段式油道：
绕组内部设置纵向油道+横向挡油板，形成“Z”型油流路径，散热效率提高22%。
测试数据：在40℃环境温度下，绕组热点温度较传统设计降低8-10℃。
3. 油箱与散热：波纹油箱+智能温控
波纹油箱：
油箱壁采用波纹片膨胀结构，自动补偿油体积变化(±5%容量范围)，无需储油柜。
优势：减少密封点数量(较传统油箱减少70%)，渗漏油风险降低90%。
智能温控系统：
负载率<60%：自然冷却(ONAN)
负载率60%-：启动1组风机
负载率>：启动全部风机(ONAF模式)
配置PT100温度传感器+PLC控制器，根据负载自动调节冷却强度：
三、典型应用场景与适配性分析
1. 工业园区：高负载率+谐波抑制
场景特点：
负载波动大(日负荷率70%-95%)，需兼顾能效与过载能力。
非线性负载占比高(如中频炉、变频器)，谐波畸变率(THD)可达15%-20%。
甘肃S22适配方案：
Dyn11联结组：有效抑制三次谐波(THD≤3%)，减少中性线电流过载风险。
ONAF冷却模式：短期过载能力提升至3125KVA(1.25倍额定容量)，满足峰值负载需求。
谐波监测接口：预留RS485/Modbus协议接口，可接入有源滤波器(APF)实现谐波动态补偿。
2. 商业综合体：紧凑空间+低噪声
场景特点：
安装空间受限(如地下室、屋顶)，需紧凑型设计。
对噪声敏感(如酒店、写字楼)，要求昼间噪声≤55dB。
甘肃S22适配方案：
油箱表面覆盖5mm厚阻尼材料，降低振动噪声3-5dB。
风机采用低噪声轴流风扇，噪声值≤50dB(1m处)。
波纹油箱结构：占地面积较S13型减少18%，高度降低12%。
降噪设计：
3. 新能源电站(光伏/风电)：快速响应+环境适应
场景特点：
负载波动剧烈(如光伏日间满载、夜间空载)，需快速调整冷却强度。
环境恶劣(高温、沙尘、盐雾)，需高防护等级。
甘肃S22适配方案：
油箱涂层：环氧富锌底漆(80μm)+丙烯酸聚氨酯面漆(60μm)，耐盐雾≥1500小时。
套管：采用硅橡胶复合套管，耐污秽等级达IV级(爬电比距≥31mm/kV)。
智能温控系统：响应时间≤3秒，冷却强度无级调节。
防护升级：
四、智能化运维管理方案
1. 在线监测系统：全参数覆盖
核心功能：
局部放电监测：采用超声波+特高频(UHF)双传感器，定位精度≤0.3m。
油中溶解气体分析(DGA)：内置光声光谱传感器，实时监测H₂、CO、CH₄等7种气体含量，检测灵敏度≤0.1μL/L。
铁芯接地电流监测：检测铁芯多点接地故障(灵敏度≤0.5mA)，避免铁芯烧毁。
绕组热点温度监测：采用光纤光栅传感器，直接测量绕组更热点温度(精度±1℃)。
数据平台：
支持IEC 61850协议，接入调度自动化系统(D5000/OPEN5200)。
生成健康度评分(0-100分)，低于70分触发预警，低于50分建议检修。
2. 预防性试验：关键项目与周期
| 试验项目 | 试验方法 | 合格标准 | 试验周期 |
|---|---|---|---|
| 绕组直流电阻 | 电桥法/电压降法 | 不平衡率≤2%（相间）或≤1%（线间） | 投运后1年，后续每3年 |
| 介质损耗因数 | 正接法（20℃） | ≤0.7%（35kV以下） | 每3年 |
| 绕组变形测试 | 频率响应分析法（FRA） | 对比历史曲线，相关系数≥0.95 | 大修后/每6年 |
| 油务试验 | 击穿电压+微水+色谱分析 | 击穿电压≥40kV，微水≤15mg/L | 每1年 |
3. 故障应急处理：典型案例与流程
案例1：套管渗漏油
现象：油迹湿润套管表面，油位下降。
处理：
紧固套管顶部螺栓(扭矩值按厂家要求)。
更换密封垫(采用丁腈橡胶+氟橡胶双层结构)。
压力测试：0.05MPa压力下保持30分钟无泄漏。
案例2：分接开关故障
现象：电压波动超过±5%，分接位置指示异常。
处理：
切换至备用档位(如1档→3档)。
停运后检查接触头磨损情况(接触电阻≤500μΩ)。
更换损坏触头或整体更换分接开关。
五、经济性与环保效益分析
1. 全生命周期成本(LCC)对比
| 成本项 | S22型（2500KVA） | S13型（2500KVA） | 差值 |
|---|---|---|---|
| 初始投资 | 48万元 | 42万元 | +6万元 |
| 年运维成本 | 1.2万元 | 1.8万元 | -0.6万元 |
| 年节电费 | 4.2万元（按0.8元/kWh） | - | +4.2万元 |
| 故障损失 | 0.5万元/次（年均0.3次） | 1.2万元/次（年均0.8次） | -0.36万元 |
| 残值（20年） | 8万元 | 6万元 | +2万元 |
| LCC（20年） | 89.6万元 | 105.6万元 | -16万元 |
2. 环保效益：碳减排与资源回收
碳减排：
年节电量4.2万kWh，相当于减少CO₂排放33.6吨(按1kWh=0.8kg CO₂计算)。
20年生命周期内累计减排672吨，相当于种植3.7万棵树(每棵树年吸碳18kg)。
材料回收：
硅钢片(95%)、铜(98%)、变压器油(85%)均可回收再利用。
回收价值约占初始投资的15%(约7.2万元)。
六、选型与安装注意事项
负载匹配：
避免长期轻载(<40%额定容量)或过载(>120%额定容量)，否则需选择非晶合金铁芯或强迫风冷型号。
安装环境：
海拔≤1000m(超过时需降容使用，每升高100m降容1%)。
环境温度-25℃~+40℃，相对湿度≤95%(25℃时)。
防护等级：
户外安装需选择IP44防护等级(防尘防水)，室内可选IP23。
运输与吊装：
运输时需固定油箱底部支座，倾斜角度≤15°。
吊装时使用专用吊环，严禁直接吊运套管或散热器。
